엑셀에서 오차막대 삽입하는 방법

실험 결과나 통계 데이터를 시각화할 때 "오차막대(error bars)"는 필수다. 엑셀에서 오차막대를 간단하게 삽입하는 방법을 정리해 보려고 한다.

오차막대란?

오차막대는 측정갑의 변동성(ex. 표준편차, 표준오차 등)을 시각적으로 표현해주는 막대이다. 데이터의 신뢰도를 보여줄 수 있기때문에 연구나 보고서 작성에서 자주 사용된다.

오차막대 삽입 단계

1단계 : 데이터 입력 및 그래프 생성

엑셀에서 데이터를 입력한 후, 그래프를 생성해야 한다.



엑셀에서 데이터 입력

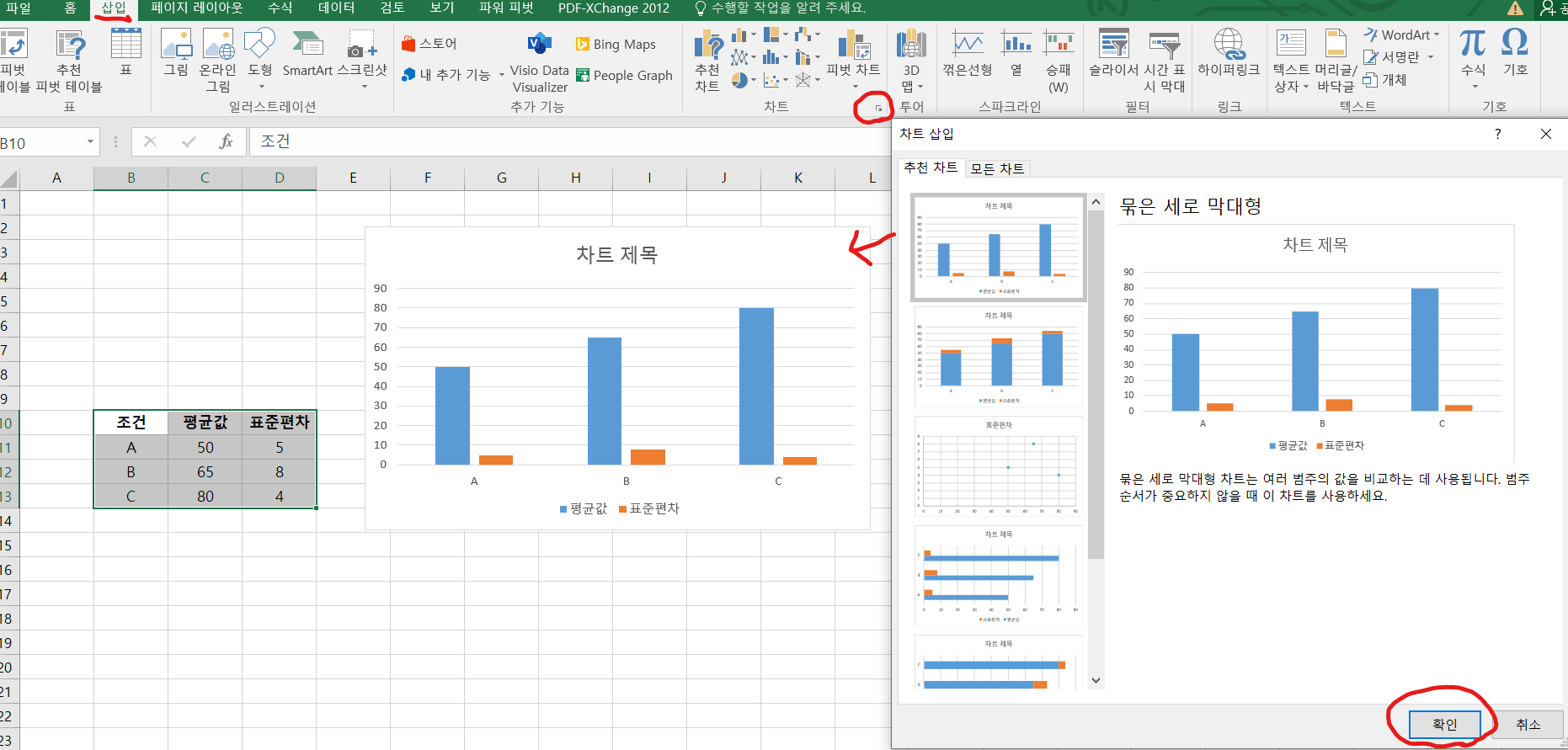

 - 데이터 선택 후 [삽입] - [세로 막대형 차트]



삽입 - 차트-세로형 막대 차트 선택

2단계 : 그래프 선택 후 오차막대 삽입

그래프가 선택된 상태에서 [차트 요소 추가] 클릭 → [오차 막대] → [기타 옵션] 선택

3단계 : 오차막대 설정 및 양의 오류값, 음의 오류값 지정

오른쪽 화면에 오차막대 옵션 창 확인[오차 막대 옵션] →[사용자 지정]→[값 지정] 클릭

상한 값 범위 - 표준편차 셀 범위 지정

하한 값 범위 - 동일하게 표준편차 셀 범위값 지정

값 지정 →양의 오류값(표준편자), 음의 오류값(표준편차) 지정

오차 막대가 삽입된 차트 완성!!
